CANON IP 2770

Tujuan :
1.      Siswa dapan mengetahui tentang printer
2.      Siswa mampu mengoperasikan printer
3.      Mampu memodifikasi printer
4.      Dapat melakukan service printer
Keselamatan kerja :
1.      Berdoa terlebih dahulu
2.      Lakukan kegiatan ini ditempat yang bersih nyaman untuk kemaximalan hasil pekerjaan
3.      Gunakan sarung tangan untuk menghindari terkena tinta
4.      Gunakan alat sesuai dengan fungsinya
5.      Perhatikan baik – baik chip pada catrid jangan sentuh dengan tangan karena catrid menjadi tidak terdeteksi oleh printer
6.      Berhati – hati dan teliti saat melakukan praktek ini

Printer Canon ip 2770
Printer canon ip 2770 adalah sebuah printer yang hanya mampu melakukan printing saja beda dengan mp 258 yang sudah mampu printing, scaning, dan copy. printer ini dari pabrikan di produksi tanpa menggunakan infuse. Jadi kami memodifikasinya sehingga dapat di pasang infuse. Karena jika tidak menggunakan infuse saat pengisian ulang kita musti melepas dan memasang catrid lagi. Itu pun juga riskan pada catridnya, kebanyakan justru dengan pengisian manual catrid bisa rusak karena salah pengisianya.
Printer canon ip 2770 jika di pasang infus sangat riskan kering, jadi musti digunakan setiap hari namun berkala. Yang kami maksud berkala disini yaitu missal print 10 lembar, kita tidak langsung full print 10 lembar namun 5 lembar 5 lembar karena jika kita melakukan printing langsung full dalam jumlah banyak tanpa jeda maka catrid pun akan panas, sehingga lama kelamaan head pada catrid jadi nggaris, dalam arti untuk printing hasilnya putus – putus.

Tahap – tahap pemasangan infus
Tahap 1 persiapan
Langkah awal peasangan infuse awal siapkan alat dan bahan. Taruh di tempat untuk praktek ini ditempat yang bersih dan nyaman. Siapkan alat doble tib, lakban item besar, penjepit selang infuse, sil, tabung infuse, bur, gelas ukur, tinta, gunting. Siapkan juga bahan printer mp 258, dan catrid nya juga. Untuk catrid item tipe 810, dan catrid warna 811.
Tahap 2 pengisian tinta

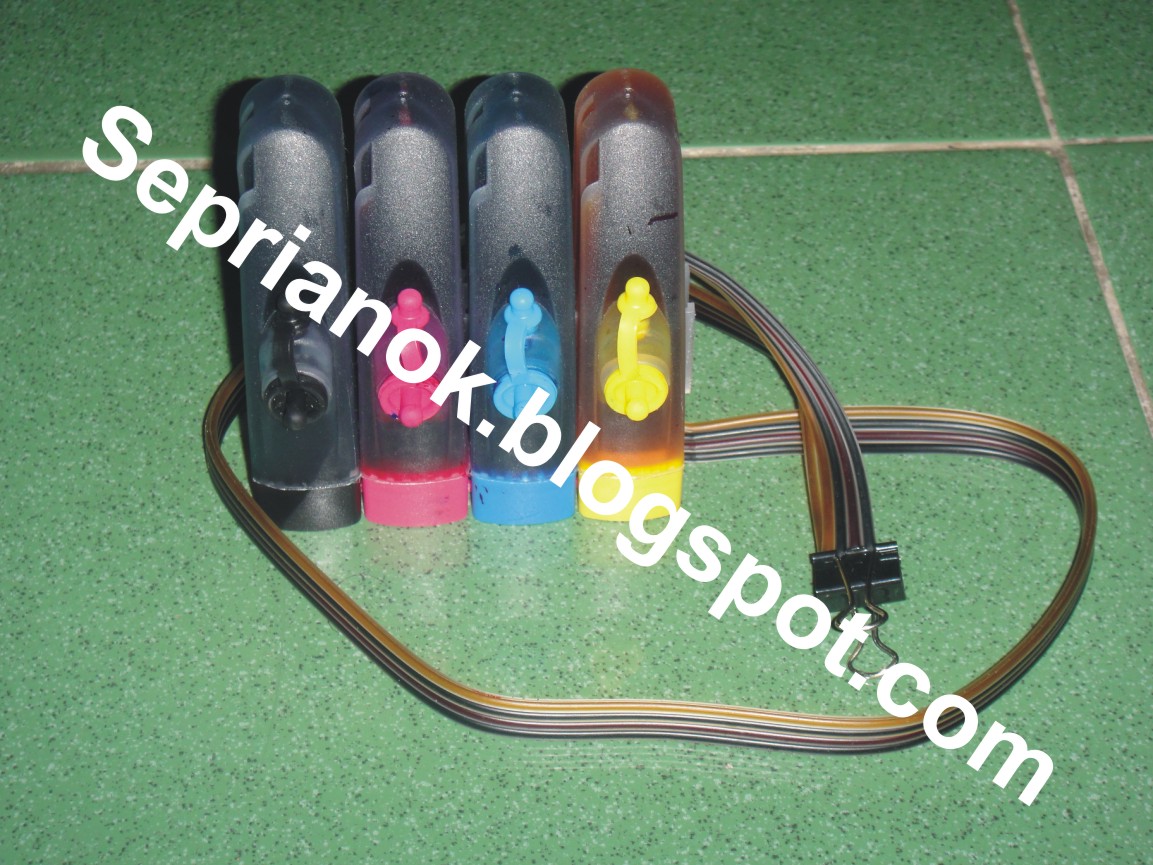

Langkah selanjutnya isi tinta ke tabung infuse terlebih dahulu dengan menggunakan gelas ukur agar tidak tumpah. Jangan lupa agas tinta tidak mengalir keluar terus jepit selang dengan penjepit.

Tahap 3 pelubangan catrid
Kemudian siapkan catrid untuk dilubangi. Ambil bur dengan ukuran mata bur 3.5 mengapa kita menggunakan ukuran 3.5 karena agar supaya tepat dengan ukuran sil di catrid dan di selang. Jika kendor sedikit ataupun ada celah untuk udara maka tinta infuse yang dipasang tadi akan kembali ke tabung lagi. Jadi lubang ini musti pas jangan sampai kegedean untuk menghindari hal tersebut.


Tahap 4 pemasangan klap

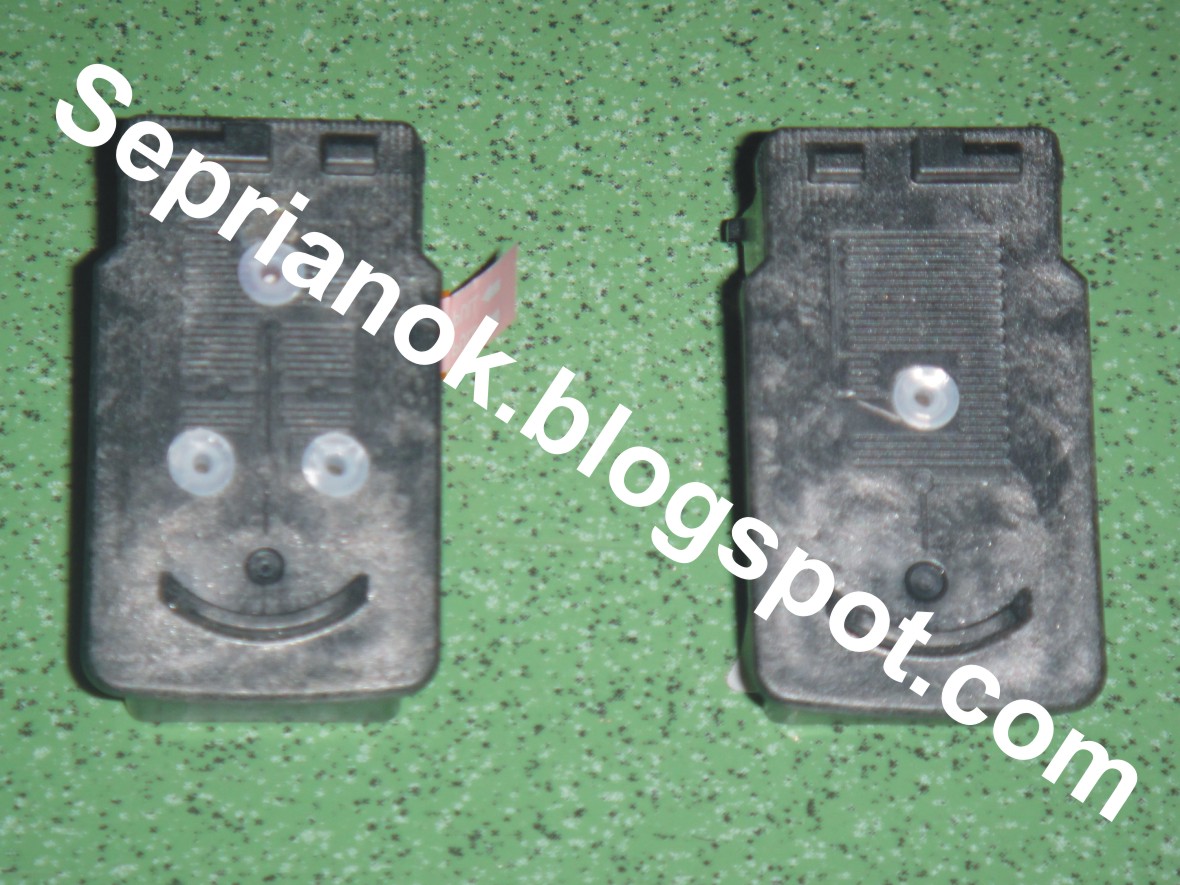

Haluskan pinggir lubang di setiap lubang di catrid tadi untuk menghindari gesekan antara lubang tadi dengan sil, karena jika sil tergesek dapat sobek dalam arti infuse yang akan dipasang nanti dapat bocor dalam kata lain tinta akan kembali ke tabung sehingga tidak mau masuk ke catrid. Setelah halus  pasang sil ke setiap lubang tadi. Pasang hati – hati dan pasang hingga benar – benar rapat.


Tahap 5 buka dan siapkan printer
Buka printer untuk memasang catrid ke catrid ulite seperti pada kambar dibawah ini.



Tahap 6 pasang catrid
Lanjutkan pasang kedua catrid ke katrid ulite. Pasang catrid warna di sebelah kiri dan hitam di sebelah kanan bagian catrid ulite. Pasang catrid caranya mudah tingal letakkan saja tanpa ada tekanan ataupun dorongan. Letakan saja jangan sampai terbalik posisinya karena catrid tidak akan terbaca oleh catrid ulite. Di catrid ulite juga sudah terdapat keteranga agar pemasangan catrid tidak terbalik yaitu huruf B untuk tempat catrid black dan C untuk tempat catrid colour.

Tahap 7 potong dan ukur selang
Langkah berikutnya sebelum pasang infuse ke catri terlebih dahulu ukur panjang selang untuk ke catrid sehingga tata letak selang infuse tertata rapi dan tidak terjepit oleh penutup catrid ulite. Setelah mengukur kemudian potong sesuai ukuran tadi dan lanjutkan dengan pasang sil ke 4 selang infuse. Posisi seperti pada gambar berikut :



Tahap 8 pemasangan selang infuse
Pasang selang yang telah di potong tadi ke catrid. Pasang sesua warna yang telah ada di catrid jangan sampai salah meletakan karena warna akan menyampur di catrid dan warnapun beruhah, jadi musti menguras bersih isi catrid. Jadi hati – hati dan perhatikan pada proses ini. Selanjutnya tata posisi selang serapi mungkin supaya tidak terjepit oleh catrid ulite.



Tahap 9 Tutup penutup catrid.
Pada proses ini perhatikan selang infuse jangan sampai selang terjepit karena jika terjepit tinta di selang tersumbat dan tidak akan mengalir ke catrid



Tahap 10 penataan selang infuse
Lanjutkan tata selang infuse untuk keluar printer yang menuju ke tabung. Dalam langkah ini tata selang infuse yang terpenting jangan sampai mengganggu proses printing.dan lekatkan selang dengan printer menggunakan double tip Seperti proses yang saya kerjakan pada gambar berikut.



Dalam pratikum ini saya memasang terlebih dulu doble tip untuk dudukan selang infuse agar selang tidak bergeser. kemudian rapikan selang infuse seperti gambar diatas.

Tahap 11 pemasangan lakban
Pasang lakban item yang agak besar di atas tepat diposisi diatas selang yang tertempel di atas double tip tadi supaya selang tidak bergerak ataupun bergeser yang dapat mengganggu proses printing berjalan.



Dan jangan lupa pasang juga lakban di jalur keluar selang infuse dari dalam printer agar selang tidak terjepit ataupun tertekuk, berikut ini gambar pemasanganya dari praktikum saya kali ini.



Tahap 12 pemasangan tabung infus
Tahap ini merupakan tahap finishing. Ditahap ini sangat lah mudah kita pasang double tip di tabung infuse kemudian tabung infuse diletakkan di sisi kiri printer seperti pada gambar dari prakerin kami kali ini.


Tahap 13 jepit selang infus
Jepitlah selang untuk menghindari tinta luber ataupun tinta kembali lagi ke tabung yang dimaksud yaitu tinta tidak mau mengalir masuk ke catrid jadi lama lama isi catrid bisa habis dan catrid pun lama kelamaan menjadi kering. Berikut gambar penjepitan selang infuse.



Setelah tahap ke 13 pemasangan infus pada printer canon ip 2770 pun telah selesai dan siap untuk di coba dan digunakan. Saya sarankan untuk printer infuse seperti ini sebaiknya sering di gunakan namun berkala soalnya catrid pada printer canon ini mudah sekali dan riskan kering. Serta sebelum digunakan proses print lebih baik cleaning terlebih dahulu.

Inti dari pemasangan infuse yaitu cmen ada 2 point yaitu point pertama yang sangat perlu diperhatikan yaitu proses pelubangan catrid. Yang saya garis bawahi disini yaitu lubang jangan terlalu besar dengan ukuran klap yang ada. Soalnya jika terlalu besar setikitpun pasti infuse akan bocor dan tinta dari tabung pun tidak mau mengalir ke catrid walaupun di cleaning beberapa kali. Kemudian point yang kedua yakni penataan selang infuse, penataan selang infuse diusahakan serapi mungkin supaya tidak mengganggu proses printing karena jika proses print terhambat selang pasti print tidak mau melanjutkan proses print. Maka dari itu perhatikan baik baik penataan selang infuse ini.
